| Inner DoorHandle Illumi | |
|
2004/12/30 初めから付いているイルミ用スリットを利用して、 ドアインサイドハンドルイルミを取り付けました。
|
|

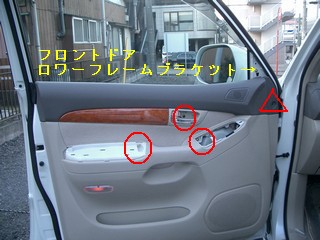

【フロントドアパネル取り外し】 フロントドアパネルを外します。 フロントドアロワーフレームブラケツトを外し、 ○印のボルトと△印のピンを外します。 周りのクリップ、ドアポケット裏のクリップを外し、ドアパネルを上に持ち上げます。 内部のケーブルと各コネクタを切り離します。 |
|
|
|
|

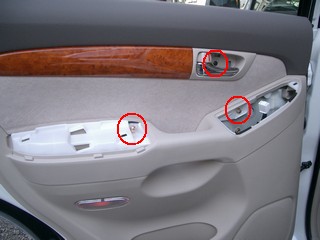

【リヤドアパネル取り外し】 リヤドアパネルを外します。 ○印のボルトを外します。 周りのクリップを外し、ドアパネルを上に持ち上げます。 内部のケーブルと各コネクタを切り離します。 |
|
|
|
|
【インサイドハンドル裏側】 照明用スリットと内装のベロ。 |
|
|
|
|
【LED取り付け】 LEDは、いつもの「ワコー社」製。 100円ショップで見つけた乳白色のプラケースから切り出した、照明拡散用プレートを貼り付けます。 しかし、これは失敗でした。 |
|
|
|
|
【失敗作】 インサイドハンドル内は明るすぎ、しかも隙間から明かりが漏れています。 |
|
|
|
|

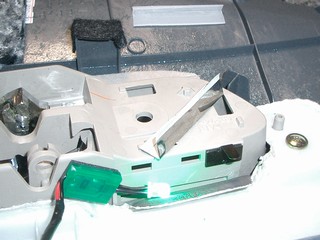

【明かり漏れ対策】 明かり漏れ対策として、ステンレス薄板を漏れている隙間に入れてみました。 |
|
|
|
|
【明かり漏れ対策】 ステンレス薄板をベロと一緒にテープで固定し、拡散用プラプレートを逆向きに取り付け。 |
|
|
|
|
|
【完成】 LED光源も少しだけ離した結果、自己主張のないほのかな明かりになりました。 注 画像は加工してあります。 実際は周りがこんなに明るく映っている時間帯だと照明は見えません。 |
|
|
|
|
【コネクタ】 電源はパワーウィンドウスイッチコネクタから取りました。 IG連動になります。 注2 パワーウィンドウスイッチコネクタを外すと 設定リセットするまで運転席からのリモートが出来なくなます。 一旦、1/4以上ウィンドウを下げ、次に上端まで上げ、1秒以上スイッチを保持します。 スイッチイルミの点滅が点灯に変わればリセット完了です。 |
